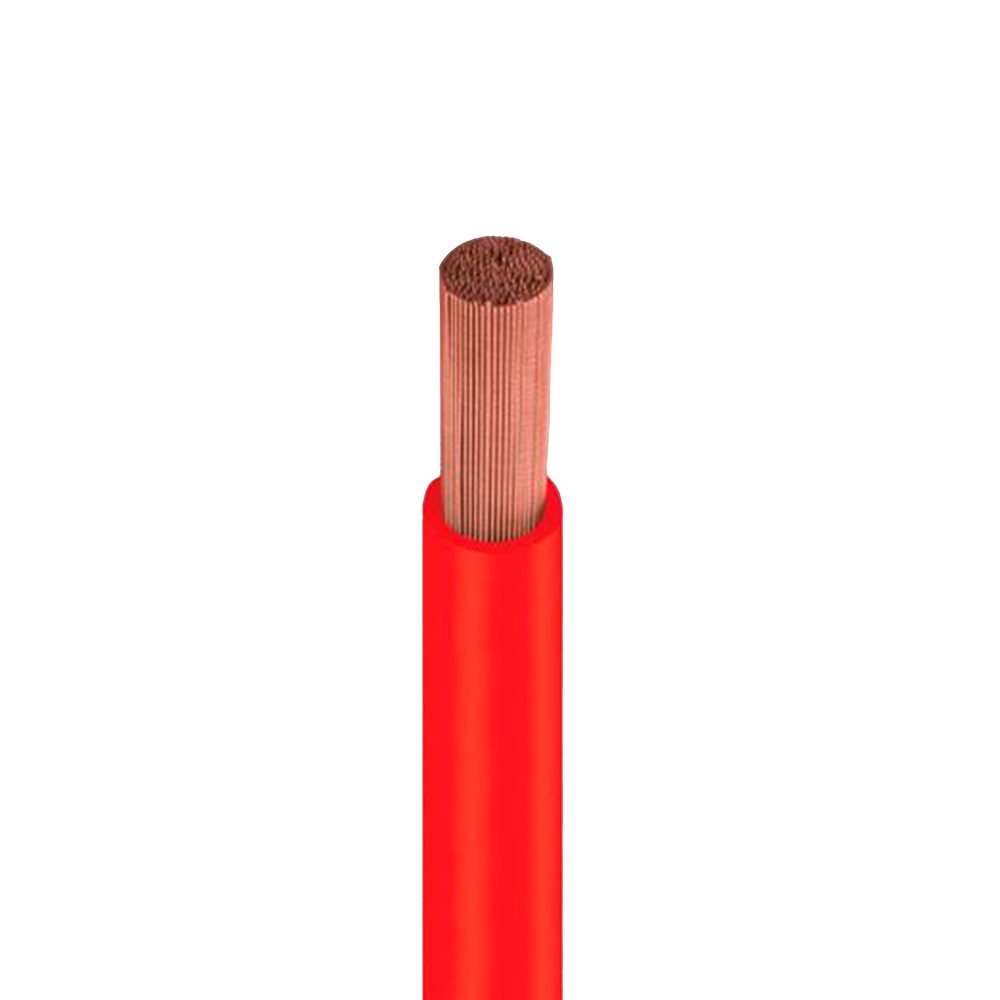

CABO FLEXÍVEL 450/750V
APLICAÇÃO
Os cabos flex antichama são recomendados para instalações intemas fixas: industriais, comerciais, residenciais de luz e força com tensões nominais de 450/750 V.
CONSTRUÇÃO
Condutor: Condutor formado por fios de cobre eletrolítico, têmpera mole, encordoamento com formação classe 4 e classe 5.
Isolação: Isolação de PVC 7000 (policloreto de vinila) antichama, com características especiais quanto à não propagação e autoextinção do fogo (PVC/A-BWF-B).
Cores disponíveis:
– Seções: 1 a 4mm2: preta, azul clara, verde, vermelha, amarela, branca, cinza e marrom
– Seções: 1,5 a 6mm2: preta, azul clara, verde, vermelha, amarela e branca
– Seções: 10 a 300mm2: preta, azul clara e verde
NORMA DE REFERÊNCIA
NBR NM 247-3: cabos isolados em PVC para tensões nominais até 750 V.
NBR NM 280: condutores de cobre mole para fios e cabos isolados.
ACONDICIONAMENTO
Rolos e bobinas.
Dimensões Nominais
| CABO FLEXÍVEL 450/750V | |||||
|
Seção nominal (mm²)
|
Diâmetro do condutor (mm)
|
Espessura da isolação (mm)
|
Diâmetro externo (mm)
|
Peso nominal (kg/km)
|
|
| 1,5 | 1,51 | 0,70 | 3,00 | 19 | |
| 2,5 | 1,96 | 0,80 | 3,60 | 29,9 | |
| 4 | 2,48 | 0,80 | 4,20 | 43,7 | |
| 6 | 3,03 | 0,80 | 4,70 | 61,2 | |
| 10 | 3,99 | 1,00 | 6,10 | 104 | |
| 16 | 5,01 | 1,00 | 7,20 | 149 | |
| 25 | 6,19 | 1,20 | 8,80 | 238 | |
| 35 | 7,37 | 1,20 | 10 | 326 | |
| 50 | 8,86 | 1,40 | 11,9 | 466 | |
| 70 | 10,60 | 1,40 | 13,70 | 642 | |
| 95 | 12,15 | 1,60 | 15,70 | 846 | |
| 120 | 13,95 | 1,60 | 17,50 | 1066 | |
| 150 | 16,10 | 1,80 | 20,10 | 1336 | |
| 185 | 17,20 | 2,00 | 21,30 | 1620 | |
| 240 | 20,20 | 2,20 | 25,10 | 2145 | |
